CAEユーザーに朗報!設計検討の時間を限りなく0にするCAE(トポロジー最適化)がついに登場!











たった30分!最新の「CAE解析システム」で
製造要件を満たした製品形状の最適化ができます!



1週間かけていたトライ&エラー作業
       ↓
3Dモデルさえあれば、条件設定から結果出力までたった30分でかんたん解決!

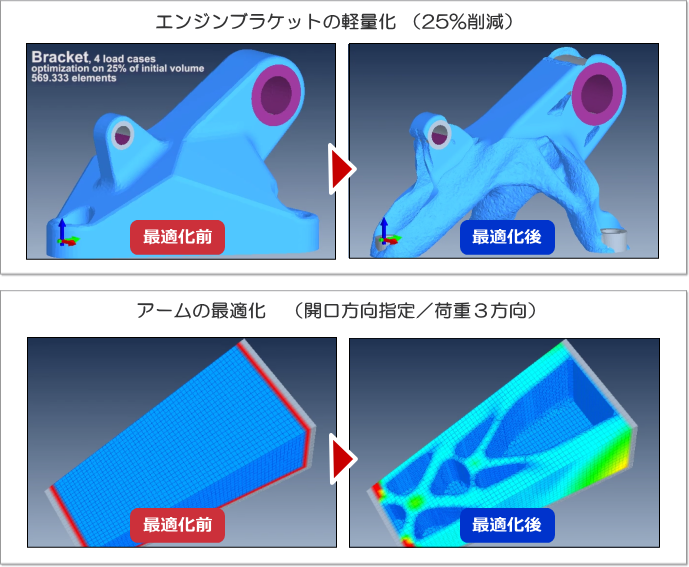

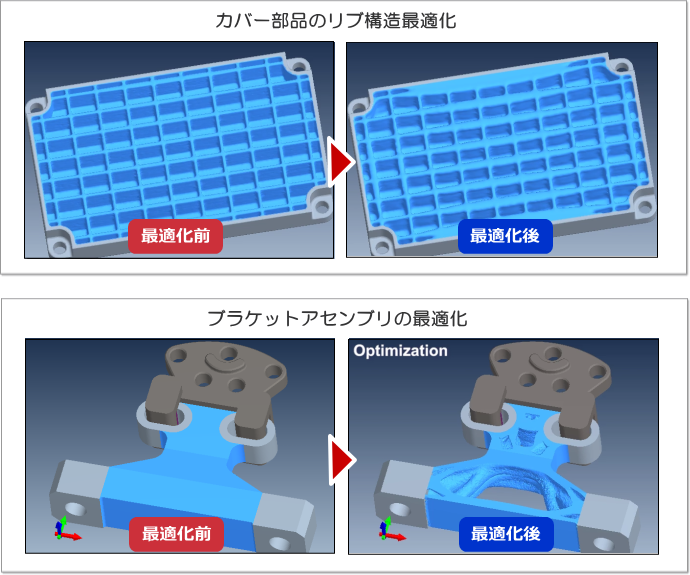

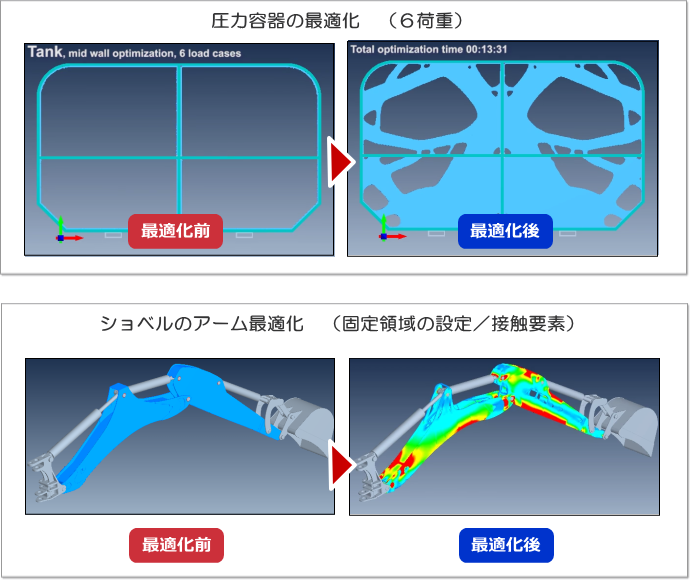

最適化事例動画(3分)









構造最適化ツールであるトポロジー最適化技術が使われているからです。



従来の解析では、「寸法」「外形形状」を変数とし、
トライ&エラーを繰り返すことで最終形状を決めていました。



しかしこの解析システムを使用することで、
穴の数の増減など「形状形態」を変数として、ソフトが自動的に最適な形状を導き出してくれます。











通常では思いつかない形状アイデアに刺激を受けます。



解析ソフトの魅力はその機能だけではありません。
形状アイデアを常に考えている設計者の技術向上にも役立ちます。



ひとつひとつの作業に驚きと、刺激があります。自然に設計者の
アイデアの幅も広がっていきます。是非体験してください。







このトポロジー最適化の解析システムを使用すれば、
最適な形状を考える時間がいっさいなくなります!

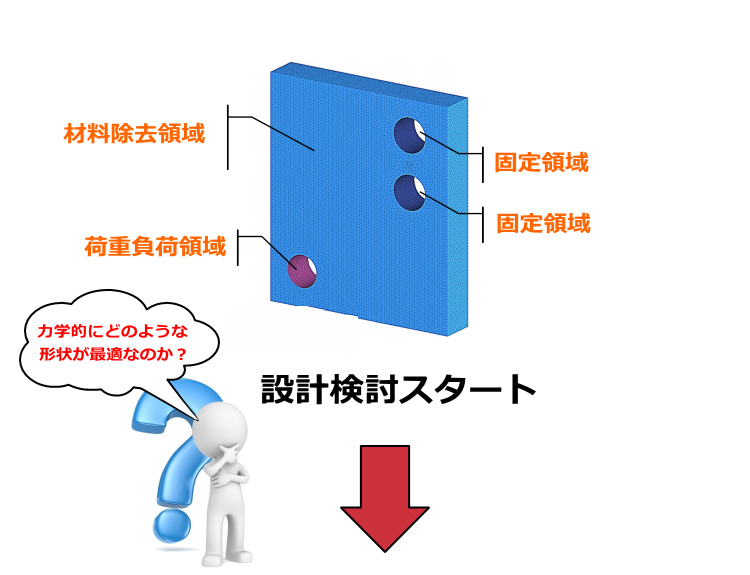

かんたん設定!



@拘束条件
A荷重条件
B型抜き方向

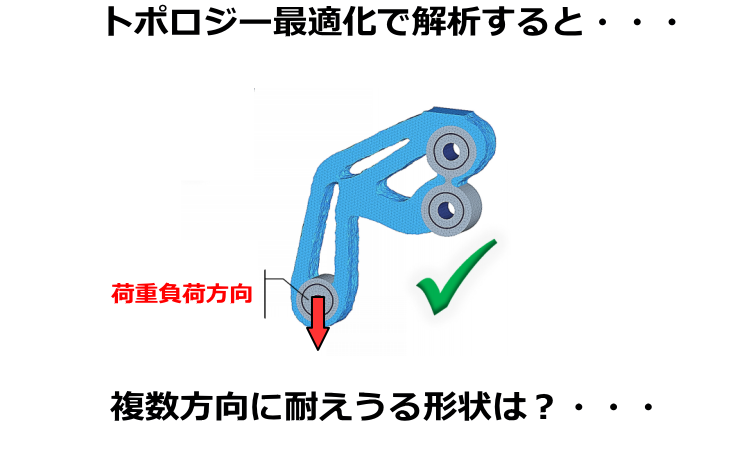

の、たった3つ設定をするだけで「唯一の最適形状」を見つけることができるので
その形状をベースに設計をスタートできます。





これまでの構造解析ツールで次のような問題やストレスを感じていませんか?



よくある声を聞いてみると・・・







かんたん操作の解析システムでらくらく最適形状発見。

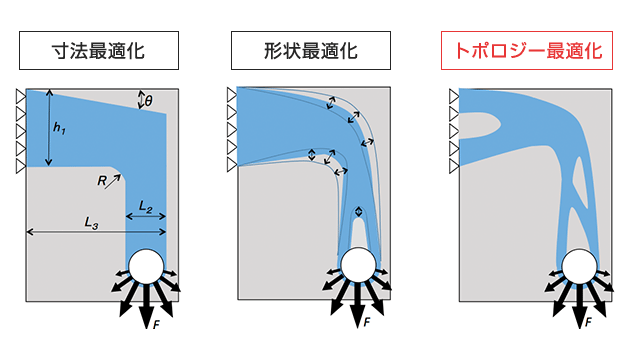

以上のように、トポロジー最適化は、これまでの「寸法最適化」と異なり、設計案を得るのに非常に有効な解析ツールです。



商品紹介
■スペック表■

最適化機能

レベルセット法形状最適化

有限要素解析

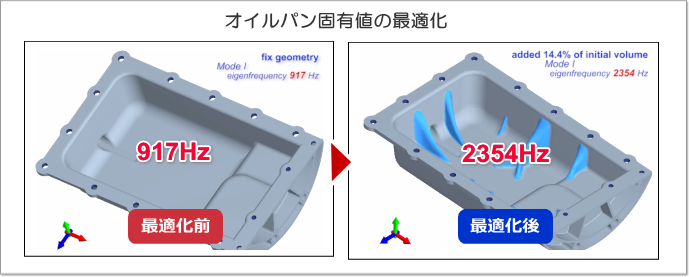

静解析(複数荷重セット),静的弾塑性解析 , 固有値解析

データ形式

入力データ  :CREO Simulate 、Abaqus INP
出力データ  :STEP,STL,AMF

最適化実行時

モデル化オプション

擬似接触要素
擬似塑性材料
ボルト締結模擬
大規模モデル対応機能
複数マシンでのジョブ並列実行機(クラスター・ライセンスが必要

出力時

サーフェス処理

とがり/窪み点除去
重複三角面除去

対応os

Windows XP, 7, 8.1

前提条件

別途、Creo Simulate 2.0, 3.0(FEMモードを使用)、solidworks simulation、ABAQUSなどのCAEソフトが必要となります。





まずは無料お試しをお申込ください。





■会社名
  東アジア地区総代理店;先端技研株式会社
■開発元
  CAESS社
  スロベニアに本社を置くトボロジー最適化ソフトウェア開発会社。PTC製品開発パートナー





良くある質問



対応している3DCADを教えてください

現在対応しているソフトは、「Creo simulate2.0」 または 「Creo simulate3.0」、Solidworks simulation となっております。また、解析ソフト「ABAQUS」 などのCAEソフトとの連携も可能です。

操作は簡単ですか?

はい。材料定義や拘束・荷重条件といった基本的な解析の設定は現在お使いのCAE上で行いますので、導入後すぐにご活用頂けます。したがって、複雑な機能は不要で、シンプルに素早くトポロジー最適化を行いたいユーザーにとって最適です。

従来の最適化との違いはありますすか?

形状最適化や寸法最適化と異なり、変化させる形状寸法の制限を指定する必要がありません。したがって、予想をはるかに超えた斬新な結果を得ることが可能です。

この解析システムの具体的な活用方法を教えてください。
日常業務でCAEを使っている設計者が、設計の初期段階や設計変更時に使用します。概念が固定化されてしまったり、まるで白紙の製品デザインにおいて、可能性のある構造を視覚的に具体化し、インスピレーションを得ることができます。
どのような分野の製品で利用できますか。

建築、産業機械、航空宇宙など、一般的にCAEが使われている工業製品はもちろんのこと、日用雑貨デザインや教育など、お客様の使い方次第では、あらゆる分野において利用可能です。

どのような形状に適した解析ソフトでしょうか

彫刻や粘土のように、大きなかたまりから形を削り出すように計算を行いますので、設計可能な領域がある程度確保できるような形状に適しています。

受託で解析して頂くことは可能でしょうか?

はい、可能です。御見積り致しますのでお気軽にお問い合わせフォームよりご連絡ください。担当者から折り返しご連絡致します。



商品に対する疑問・質問、貸出しのご要望については、メーカーホームページより、メールフォームまたはお電話にてお気軽にお問合せください。
